Cum afectează dimensiunea supapei performanța unui actuator pneumatic cu dublă acțiune?

În domeniul automatizării industriale, actuatoarele pneumatice joacă un rol esențial în transformarea energiei în mișcare mecanică, în special în sistemele de control al supapelor. Dintre diferitele tipuri, actuatoarele pneumatice cu dublă acțiune sunt favorizate pe scară largă pentru capacitatea lor de a furniza forță în ambele direcții de mișcare. Un factor cheie care influențează semnificativ performanța unui actuator pneumatic cu dublă acțiune este dimensiunea supapei. În acest blog, în calitate de furnizor de încredere cu acționare pneumatică cu dublă acțiune, vom analiza modul în care dimensiunea supapei influențează performanța acestor componente industriale esențiale.

1. Bazele actuatoarelor pneumatice cu dublă acțiune și dimensionarea supapelor

Înainte de a explora relația dintre dimensiunea supapei și performanța actuatorului, este esențial să înțelegem principiile de bază ale actuatoarelor pneumatice cu dublă acțiune. Aceste actuatoare funcționează cu aer comprimat. Când aerul este furnizat într-o cameră, pistonul se mișcă, iar când aerul este direcționat către cealaltă cameră, pistonul se mișcă în direcția opusă. Această mișcare bidirecțională le face potrivite pentru aplicații în care este necesară deschiderea și închiderea precisă a supapelor.

Dimensiunea supapei, măsurată de obicei prin diametrul nominal (DN) sau dimensiunea în inci, este un parametru crucial. Acesta determină cantitatea de fluid sau gaz care poate trece prin supapă. O dimensiune mai mare a supapei permite un debit mai mare, dar necesită și mai multă forță pentru a funcționa.

2. Impactul asupra cerințelor de cuplu

Cuplul necesar pentru a acționa o supapă este direct legat de dimensiunea acesteia. Pe măsură ce dimensiunea supapei crește, crește și aria suprafeței discului sau dopului supapei care intră în contact cu fluidul sau gazul. Acest lucru are ca rezultat o forță mai mare care acționează asupra supapei din cauza diferenței de presiune peste ea. Un actuator pneumatic cu dublă acțiune trebuie să genereze un cuplu suficient pentru a depăși această forță și a deschide sau închide supapa.

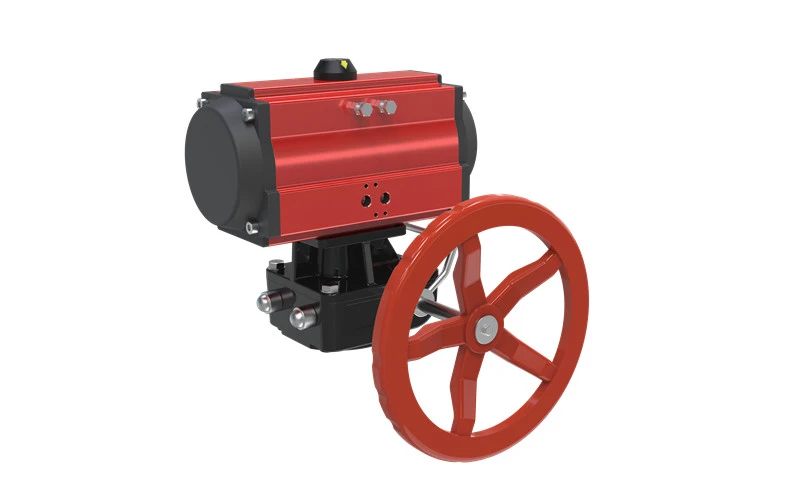

De exemplu, o supapă fluture de dimensiuni mici poate necesita doar un actuator cu cuplu relativ scăzut pentru a funcționa. Cu toate acestea, un diametru mareActuator de aer cu supapă flutureare nevoie de un actuator cu cuplu mai mare. Dacă dimensiunea supapei nu se potrivește în mod corespunzător cu capacitatea de cuplu a actuatorului, este posibil ca servomotorul să nu poată deschide sau închide complet supapa, ceea ce duce la o funcționare ineficientă și la potențiale probleme de proces.

3. Efectul asupra timpului de răspuns

Timpul de răspuns este un alt parametru critic de performanță al unui actuator pneumatic. Se referă la timpul necesar actuatorului pentru a muta supapa din poziția complet deschisă în poziția complet închisă sau invers. Dimensiunea supapei are un impact semnificativ asupra acestui timp de răspuns.

Supapele mai mari au mai multă masă și forțe de frecare mai mari de depășit în timpul mișcării. Aceasta înseamnă că actuatorul are nevoie de mai mult timp pentru a muta supapa în poziția dorită. În schimb, supapele mai mici pot fi acționate mai rapid, deoarece au o masă mai mică și o frecare mai mică. Pentru aplicațiile în care este necesară acționarea rapidă a supapelor, cum ar fi sistemele de oprire de urgență, selectarea dimensiunii supapei devine crucială. Dacă o supapă de dimensiuni mari este utilizată atunci când una mai mică ar fi suficientă, timpul de răspuns mai lent al combinației actuator - supapă ar putea duce la riscuri de siguranță și ineficiențe operaționale.

4. Influența asupra consumului de aer

Consumul de aer este o considerație importantă atât din punct de vedere operațional, cât și din punct de vedere al cost-eficienței. Cantitatea de aer comprimat necesară unui actuator pneumatic cu dublă acțiune pentru a acționa o supapă este legată de dimensiunea supapei.

O supapă mai mare necesită o cursă mai mare a actuatorului pentru a se deschide și închide complet. Deoarece actuatorul folosește aer comprimat pentru a genera forța necesară pentru această mișcare, se consumă mai mult aer. Acest consum crescut de aer nu numai că crește costurile operaționale, dar necesită și un sistem de alimentare cu aer mai mare, inclusiv compresoare și rezervoare de stocare. În schimb, o dimensiune mai mică a supapei necesită o cursă mai mică a actuatorului, rezultând un consum de aer mai mic. Alegerea dimensiunii adecvate a supapei poate optimiza astfel eficiența energetică generală a sistemului pneumatic.

5. Compatibilitate cu designul actuatorului

Proiectarea unui actuator pneumatic cu dublă acțiune, cum ar fi tipul de piston și mecanismul intern, trebuie să fie compatibil cu dimensiunea supapei. Diferite dimensiuni de supapă pot necesita actuatoare cu capacități diferite de generare a forței și lungimi de cursă.

De exemplu, actuatoarele pneumatice Rack & Pinion sunt utilizate în mod obișnuit în sistemele de control al supapelor. Când aveți de-a face cu diferite dimensiuni de supape,Acționator pneumatic cu cremalieră și pinion cu retur cu arcşiCilindru de aer cu cremalieră și pinion din aluminiutrebuie selectate cu grijă. O supapă de dimensiuni mici poate funcționa bine cu un dispozitiv de acționare cu cremalieră și pinion cu design compact, în timp ce o supapă de dimensiuni mari poate necesita un actuator mai robust și de dimensiuni mai mari. Combinațiile incompatibile servomotor - supapă pot duce la uzura prematură a componentelor actuatorului, performanță redusă și cerințe de întreținere crescute.

6. Considerații pentru siguranța sistemului

Mărimea supapei are, de asemenea, implicații pentru siguranța sistemului. Într-un sistem de control al supapelor pneumatice, o combinație de acționare - supapă defectuoasă poate prezenta riscuri grave. Dacă servomotorul este subdimensionat pentru supapă, este posibil să nu poată închide corect supapa în caz de urgență, ceea ce duce la un flux nereglat de fluid sau de gaz.

Pe de altă parte, o supapă supradimensionată cu un actuator supraalimentat poate provoca o forță excesivă asupra componentelor supapei, ceea ce poate duce la deteriorarea supapei și la scurgeri. Asigurarea potrivirii corecte între dimensiunea supapei și performanța actuatorului este esențială pentru menținerea siguranței și fiabilității întregului proces industrial.

7. Influența asupra performanței generale a sistemului

Performanța unui sistem pneumatic în ansamblu este afectată de dimensiunea supapei și de impactul acesteia asupra actuatorului pneumatic cu dublă acțiune. O combinație bine adaptată supapă - actuator asigură funcționarea lină și eficientă a sistemului.

De exemplu, într-o fabrică de procesare chimică, controlul precis al fluxului de fluid prin supape este crucial pentru calitatea produsului și siguranța procesului. O dimensiune adecvată a supapei și dispozitivul de acționare corespunzător pot asigura un control precis al debitului, reducând la minimum riscul perturbărilor procesului și asigurând o calitate constantă a produsului. În schimb, o configurație inadecvată a valvei - actuator poate duce la fluctuații ale debitelor, operațiuni ineficiente ale procesului și chiar defecțiuni ale echipamentelor.

Concluzie

În calitate de furnizor de actuatoare pneumatice cu dublă acțiune, înțelegem rolul critic pe care dimensiunea supapei îl joacă în determinarea performanței acestor actuatoare. De la cerințele de cuplu și timpul de răspuns la consumul de aer și siguranța sistemului, dimensiunea supapei are implicații de mare anvergură pentru funcționalitatea generală a unui sistem de control al supapelor pneumatice.

Atunci când selectați un actuator pneumatic cu dublă acțiune pentru o aplicație specifică, este esențial să luați în considerare cu atenție dimensiunea supapei. Este esențial să se asigure o potrivire adecvată între supapă și servomotor pentru a obține performanță, eficiență și siguranță optime.

Dacă sunteți în proces de selectare a actuatoarelor pneumatice pentru supapele dvs. sau aveți nevoie de sfaturi mai aprofundate cu privire la interacțiunea dintre dimensiunea supapei și performanța actuatorului, vă invităm să ne contactați pentru o discuție detaliată. Echipa noastră de experți este pregătită să vă ajute în găsirea celor mai potrivite soluții pentru nevoile dumneavoastră industriale.
